Timer 555
15.04.2014 15:37 |

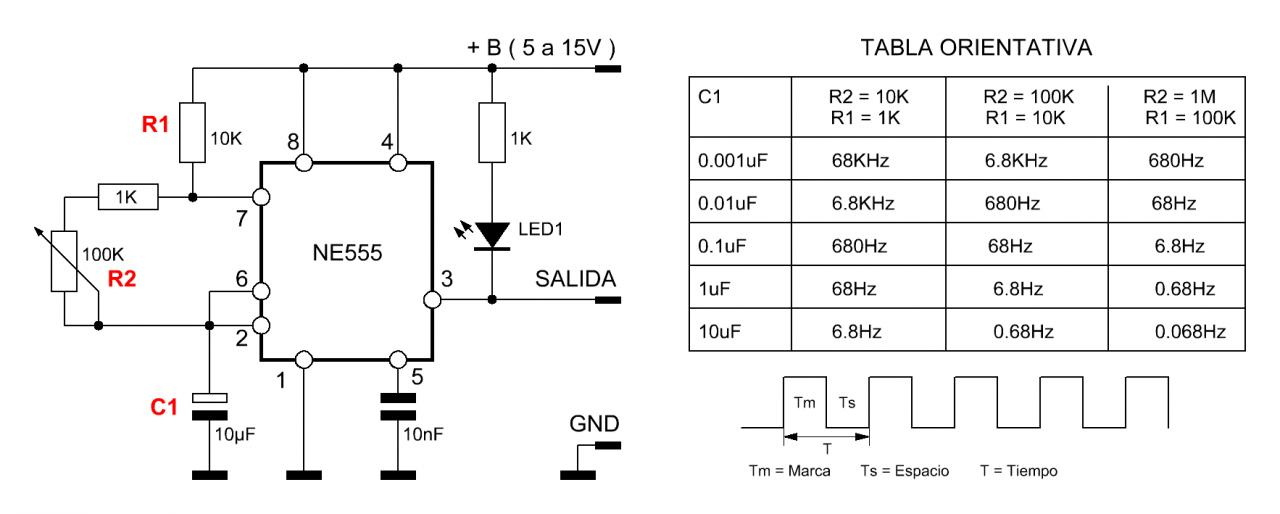

El 555 es un integrado muy útil, pudiendo ser configurado en varias modalidades. Una de estas modalidades es la del multivibrador astable, para lo cual el circuito oscila a una frecuencia y ciclo de trabajo configurables mediante resistencias y condensadores externos. La versatilidad de este integrado de tecnología bipolar, es que las frecuencias y ciclos de trabajo resultantes, no dependen de la fuente de alimentación. |
|
El 555 es un integrado sumamente versátil, pudiendo ser configurado para trabajar en un rango muy amplio de frecuencias y configurado correctamente, puede trabajar con ciclos de trabajo de casi 0% al 100%. Para aplicaciones que requieran de mayor precisión, una de las recomendaciones, es de utilizar condensadores de tantalio, para así evitar las corrientes de fuga características de los condensadores electrolíticos. |
 |
Para medir las frecuencias de 1Hz, y 10Hz, no fue posible usar el osciloscopio o el multímetro, puestos que éstos instrumentos, no son capaces de medirlas. Para medir 1Hz, se utilizó un cronómetro externo, y para medir 10Hz, se utilizó el osciloscopio, pero la medición resultó dificultosa.
———
